Suporti seismici

Zonele seismice verzi sunt zone cu un risc scăzut de cutremure, care apar în principal în Polonia și în alte țări europene. Spre deosebire de zonele roșii, acestea sunt zone în care seismele sunt rare sau de intensitate scăzută. Țări precum Slovacia, România și Italia sunt practic toate situate în zone seismice roșii.

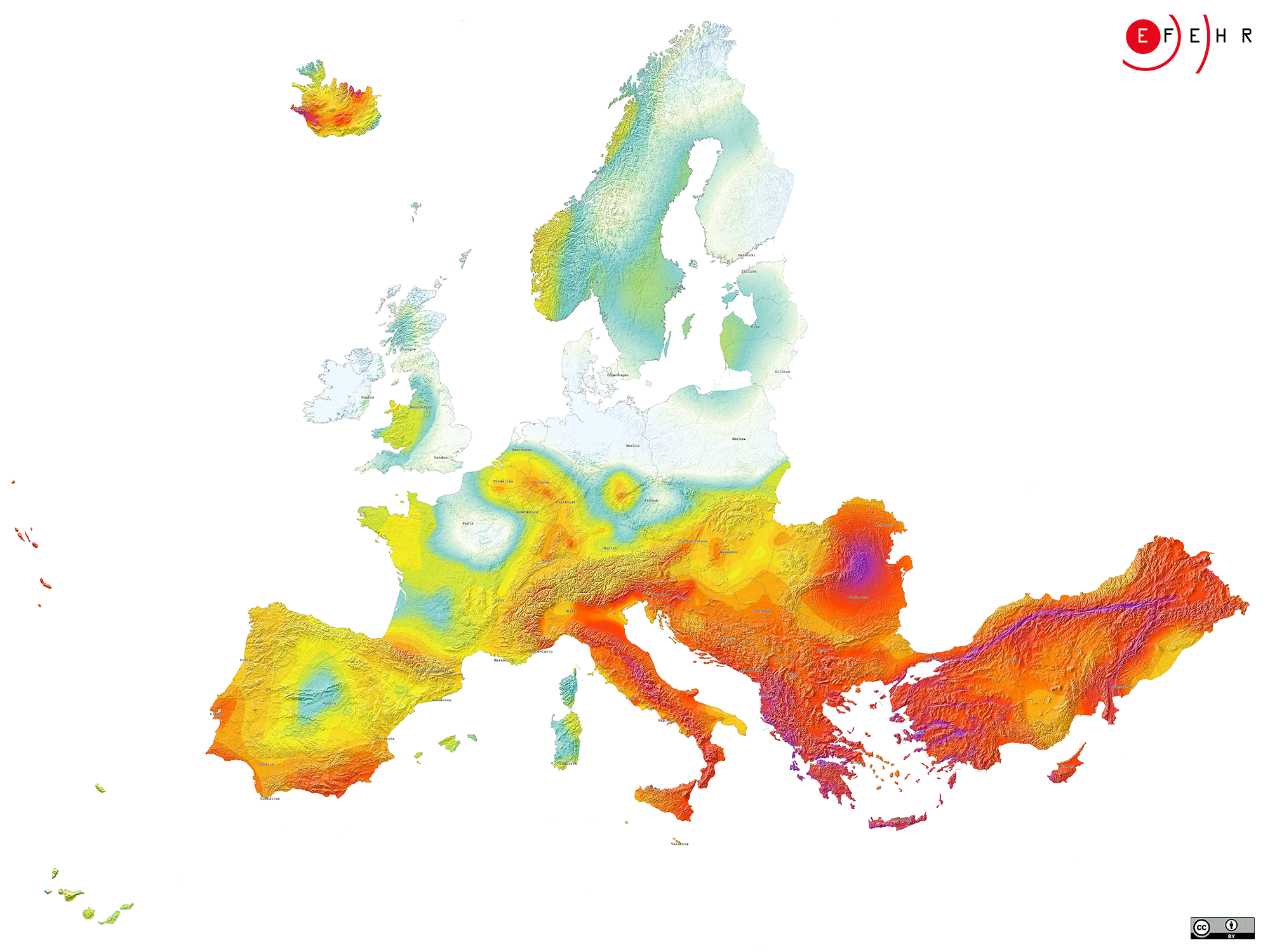

EARTHQUAKE HAZARD across Europe

source: http://www.efehr.org/start/

În prezent, din ce în ce mai mulți proiectanți de instalații trebuie să ia în considerare fenomenul cutremurelor și riscurile care îl însoțesc. Prin urmare, este necesar să se protejeze în mod adecvat instalațiile împotriva efectelor acestor fenomene naturale, printre altele, prin selectarea corectă a fitingurilor.

Fitingurile seismice pentru conducte sunt soluții speciale concepute pentru a minimiza riscul de deteriorare a conductelor în cazul unui cutremur. Acestea sunt utilizate în principal în zonele predispuse la astfel de fenomene, în special în sistemele de sprinklere, datorită ghidurilor relevante (de exemplu, FM Global).

Assembly for sprinkler system

Lateral bracing

Longitudinal bracing

Part list

Suportul seismic pentru sistemele de sprinklere, prezentat în imagine, este o soluție tehnică concepută pentru a asigura stabilitatea și siguranța conductelor în timpul unui cutremur. Acesta include elemente de prindere și susținere care previn deplasările necontrolate și reduc riscul avariilor cauzate de mișcările seismice.

Componentele principale ale suportului seismic:

1. Colier de prindere (RB-A) – asigură fixarea țevii și distribuirea uniformă a forțelor aplicate.
2. Suport articulat (SG) – permite unghiuri de ajustare și asigură flexibilitate în sistemul de prindere.
3. Element de îmbinare (UG) – componentă utilizată pentru conectarea sistemului de susținere cu structura clădirii.
4. Tijă filetată (GST) – oferă rigiditate și menține poziția corectă a suportului.

Tipuri de prindere:

• Rigidizare laterală – împiedică mișcarea transversală a conductei în timpul unui cutremur.
• Rigidizare longitudinală – limitează deplasarea axială a țevii și contribuie la stabilitatea întregului sistem.

Acest suport seismic respectă cerințele impuse de normativele internaționale și naționale privind protecția seismică a instalațiilor de sprinklere. Instalarea corectă a acestuia contribuie la siguranța sistemului de stingere a incendiilor, menținându-l operațional chiar și în condiții de cutremur.

Proiectanții de instalații care doresc să includă suporti antiseismici în proiectele lor pot consulta „Seismis Guideline', care oferă informații privind soluțiile adecvate de fixare seismică.

Rețineți că dispozitivele de fixare proiectate corespunzător pot crește semnificativ siguranța unei instalații în cazul unui cutremur, astfel încât merită să le acordați o atenție deosebită la proiectarea instalației.

Consultați Ghidul nostru seismic Sikla

Ghidul nostru seismic pentru Europa vă va ajuta să proiectați structuri antiseismice pentru toate tipurile de instalații de susținere.
Pentru proiecte complexe, bazați-vă pe departamentul nostru de inginerie cu experiență, întotdeauna pregătit să ofere soluția optimă adaptată nevoilor dumneavoastră.

Descărcați astăzi Ghidul nostru de proiectare seismică!
